扬修旋塞阀(Plug Valve）的原理以及结构：
旋塞阀(Plug Valve）启闭件是塞体，通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开，实现开启或关闭的一种阀门。阀塞的形状可成圆柱形或圆锥形，在圆柱形阀塞中，通道一般成矩形，而在锥形阀塞中，通道成梯形。适于作为切断和接通介质以及分流适用。
旋塞阀(Plug Valve）工作原理（图）
1、旋塞阀用带通孔的塞体作为启闭件的阀门。
2、塞体随阀杆转动，以实现启闭动作。
3、小型无填料的旋塞阀又称为考克。
4、旋塞阀的塞体多为圆锥体（也有圆柱体）。
5、与阀体的圆锥孔面配合组成密封副。
旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低（不高于1兆帕）和小口径（小于100毫米）的场合。为了扩大旋塞阀的应用范围，已研制出许多新型结构。油润滑旋塞阀是重要的一种。特制的润滑脂从塞体顶端注入阀体锥孔与塞体之间，形成油膜以减小启闭力矩，提高密封性和使用寿命。它的工作压力可达64兆帕，工作温度可达325℃,口径可达600毫米。旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通和四通式旋塞阀适用于流体换向。

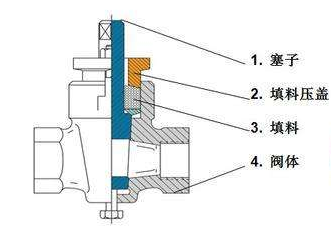

旋塞阀结构原理
1、旋塞阀由塞子、填料压盖、填料、阀体组成。
2、适用于经常操作，启闭迅速、轻便。
3、流体阻力小。
4、结构简单，相对体积小，重量轻，便于维修。
5、密封性能好
6、不受安装方向的限制，介质的流向可任意。
7、无振动，噪声小。
