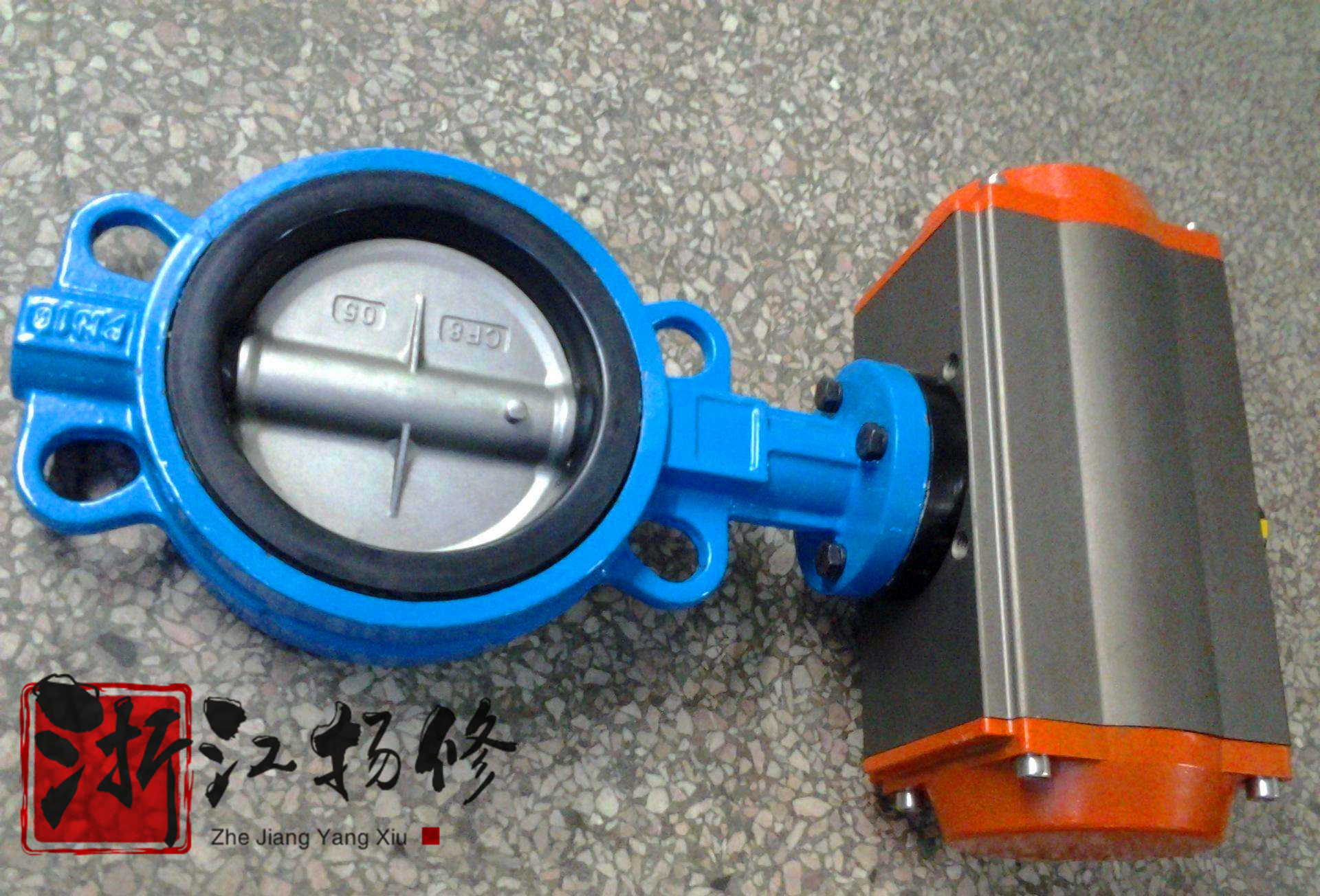

气动中线蝶阀工作原理：
气动中线蝶阀启闭件为蝶板，是指气动蝶阀蝶板的回转中心(即阀门轴中心)与阀体的中心形成一条直线，采用直连方式与气动执行机构进行连接。根据连接方式的不同可分为气动对夹中线蝶阀和气动法兰中线蝶阀，蝶板具有自动对中功能（上下、左右），其密封形式一般多制成密封结构，常见的密封材料为橡胶、聚四氟乙烯等。缺点是由于蝶板与阀座的开与关始终处于挤压的状态，容易刮擦，产生磨损快的问题。
气动中线蝶阀特点：
气动中线蝶阀蝶板上下两端的接触面比较宽，开关时摩擦力大，扭矩开关也比较大，无论阀门是否处于打开状态或关闭状态，蝶板与阀芯密封面与阀座的下端都处于密封压缩态，顾有极好的密封性能。
气动中线蝶阀应用：
气动中线蝶阀由于结构简单，无定向密封限制，中心对称(I型)双向密封效果一样，并且流阻较小，开关力矩也小，承压能力被定位为中低压，因此在1.6MPa以下的工况中被广泛应用。安装时一般没有方向的要求，可现场维修拆卸，并且不用全部拆开阀门就可更换密封圈。
阀门型号：D671X，D641X，D671F46，D641F46
通径规格：DN50～DN1200
结构形式：中线型（对夹式，法兰）
阀体材质：球墨铸铁、铸钢WCB、不锈钢304、316
公称压力：PN6、PN10、PN16
适用温度：-40℃～180℃
应用范围：气体、水、油品、腐蚀性介质等
产品特点：密封性能好，流阻较小，开关力矩也小
气动中线蝶阀技术参数：

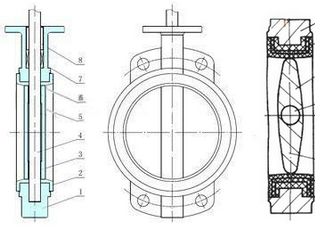

公称通径：DN50~1200(mm) 公称压力：PN0.6、1.0、1.6、2.5MPa 连接形式：对夹式、法兰连接 结构形式：中线型结构 流量特性：近似快开型 动作范围：0~90° 泄露量：按GB/T4213-92，为Kv值的10-4，软密封:零泄漏 基本误差：带定位器:小于全行程的±2%% 回差：带定位器:小于全行程的±2% 配置执行机构：GT、AT、AW系列单双作用气动执行器 控制方式：开关型(开关两位控制)、调节型(4~20mA控制) |  气动中线蝶阀结构图 |
气动中线蝶阀附件参数：
| 执行器型号 | GT、AT、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构、双作用执行机构 |
| 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
