浙江扬修自控设备有限公司简单介绍下低温球阀的结构与工作原理
气动低温球阀工作原理：

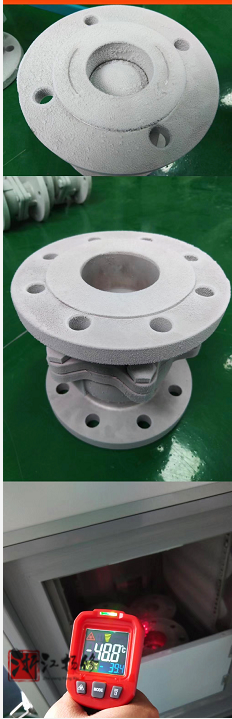

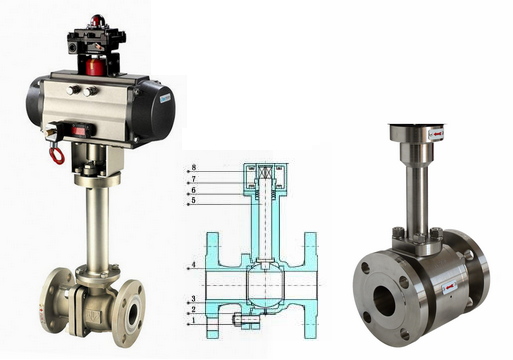

气动低温球阀启闭件圆形球体，通过气动执行器驱动使其启闭，指使用介质温度在-40℃～ -196℃的球阀，用于低温和深冷介质的管理系统。气动球阀经过特殊的低温处理，确保材料的低温性能，在低温工况中运行时，不会因为温度变化造成变形而导致泄漏。气动低温球阀阀盖采用长颈结构，其目的保护填料函的功能，使填料函处于离低温较远的位置，保证填料的密封效果。长颈的颈长可根据使用温度和保冷材料的厚度，来选择不同的长度。
气动低温球阀应用：
气动低温球阀适用于的各种管路上，用于截断或接通管路中的介质，选用不同材质，可分别适用于不同的温度和介质，最低工作温度为-196℃，使用介质通常为液氦、液氢、液化天然气、液氮、液氧等低温流体。
气动低温球阀可选功能：
阀门型号：DQ641F,DQ641H
通径规格：DN15～DN250mm
结构形式：直通铸造阀
阀体材质：不锈钢
公称压力：PN10、PN16、PN25
适用温度：-40℃～ -196℃
应用范围：低温和深冷介质
产品特点：适用于不同的温度和介质，最低温度为-196℃
| 公称通径 | DN15～DN300(mm) |
| 公称压力 | 1.0、1.6、2.5MPa |
| 连接形式 | 法兰式 |
| 结构形式 | 加长杆 |
| 驱动形式 | 压缩空气4-7bar |
| 动作范围 | 0～90° |
| 阀芯结构 | O型阀芯 |
| 阀体材质 | 不锈钢 |
| 密封材料 | PEFE、PPL、304、316 |
| 使用介质 | 液化天然气、液氮等低温流体 |
| 控制方式 | 开关式(快速两位切断)、调节型(阀门定位器4～20mA信号) |
| 驱动方法 | 压缩空气(可带手轮) |
| 供气压力 | 0.4-0.7mpa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL) |
| 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
