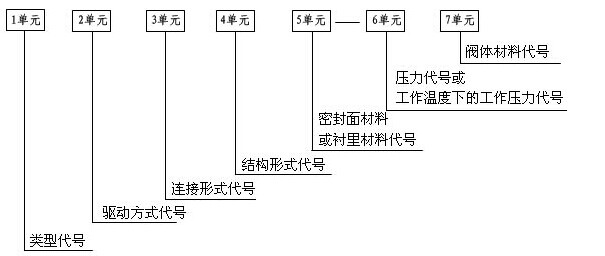

疏水阀型号编制方法：
一单元：传动方式
| 传动 方式 | 电磁动 | 电磁-液动 | 电-液动 | 蜗轮 | 正齿轮 | 伞齿轮 | 气动 | 液动 | 气-液动 | 电动 | 手柄 手轮 |
| 代号 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 无代号 |
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；
对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；
防爆电动装置的阀门用9B表示。
二单元：连接型式
| 连接方式 | 内螺纹 | 外螺纹 | 两不同连接 | 法兰 | 焊接 | 对夹 | 卡箍 | 卡套 |
| 代号 | 1 | 2 | 3 | 4 | 6 | 7 | 8 | 9 |
三单元：结构型式
阀门结构形式用阿拉伯数字表示，按下表规定。
疏水阀结构形式代号
| 结构形式 | 代号 | 结构形式 | 代号 |
| 浮球式 | 1 | 蒸汽压力式或膜盒式 | 6 |
| 浮桶式 | 3 | 双金属片式 | 7 |
| 液体或固体膨胀式 | 4 | 脉冲式 | 8 |
| 钟形浮子式 | 5 | 圆盘热动力式 | 9 |
四单元： 密封副材料
| 材料 | 锡基轴 承合金 巴氏合金 | 搪 | 渗氮钢 | 18-8系 不锈钢 | 氟塑料 | 玻璃 | Cr13 不锈钢 | 衬胶 | 蒙乃尔 合金 | 尼龙 塑料 | 渗硼钢 | 衬铅 | Mo2Ti 不锈钢 | 塑料 | 铜合金 | 橡胶 | 硬质 合金 | 阀体 直接 加工 |
| 代号 | B | C | D | E | F | G | H | J | M | N | P | Q | R | S | T | X | Y | W |
当密封副的密封面材料不同时，以硬度低的材料代号表示。
五单元：压力等级表示
PN1.0-32Mpa，10=1.0MPA表示压力为十公斤，150LB-1500LB表示美标磅级压力，5-63K表示日级压力；
国标、美标、日标阀门公称压力、磅（Lb）、兆帕（Mpa）、巴（bar）、日标（K）级换算表。
表一：
压力等级磅（Lb） 和兆帕（Mpa）换算表 | ||||||||||
磅级Class | 150 | 300 | 400 | 600 | 800 | 900 | 1500 | 2500 | 3500 | 4500 |
兆帕Mpa | 2.0MPa | 4.0MPa | 6.8MPa | 11.0MPa | 13.0MPa | 15.0MPa | 26.0MPa | 42.0MPa | 56.0MPa | |
表二：
压力等级兆帕（Mpa）和巴（bar）换算表 | |||||
0.05(0.5) | 0.1(1.0) | 0.25(2.5) | 0.4(4.0) | 0.6(6.0) | 0.8(8.0) |
1.0(10.0) | 1.6(16.0) | 2.0(20.0) | 2.5(25.0) | 4.0(40.0) | 5.0(50.0) |
6.3(63.3) | 10.0(100.0) | 15.0(150.0) | 16.0(160.0) | 20.0(200.0) | 25.0(250.0) |
28.0(280.0) | 32.0(320.0) | 42.0(420.0) | 50.0(500.0) | 63.0(630.0) | 80.0(800.0) |
100.0(1000.0) | 125.0(1250.0) | 160.0(1600.0) | 200.0(2000.0) | 250.0(2500.0) | 335.0(3350.0) |
表三：
磅级（Lb）与日标（K）级和公称压力换算表 | |||||||
磅级（Lb） | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
K级 | 10 | 20 | 30 | 40 | 63 | 100 | / |
公称压力（MPa） | 2.0 | 5.0 | 6.8 | 10.0 | 15.0 | 25.0 | 42.0 |
灰铸铁底压阀和钢制中压省略此项
举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢
六单元：阀门阀体材料(代号)
阀门阀体材质代号（表）阀体材料 | 钛及钛合金 | 碳钢 | Cr13系不锈钢 | 铬钼钢 | 可锻铸铁 | 铝合金 |
代号 | A | C | H | I | K | L |
阀体材料 | 球墨铸铁 | Mo2Ti系不锈钢 | 塑料 | 铜及铜合金 | 18-8系不锈钢 | 灰铸铁 |
代号 | Q | R | S | T | P | Z |
1、 阀门阀体材料代号表
阀体材料代号（表）序号 | 代号 | 阀体材料 |
1 | Z | 灰铸铁 |
2 | T | 铜及铜合金 |
3 | C | 碳钢 |
4 | K | 可锻铸铁 |
5 | Q | 球墨铸铁 |
6 | I | 铬钼钢：1Cr5MO ZG1Cr5 MO |
7 | P | 18-8系不锈钢：Cr18Ni9Ti ZG1Cr18Ni9Ti |
8 | R | 1Mo2T系不锈钢：Cr18Ni12 MO2Ti、ZG1Cr18Ni12 MO2Ti |
9 | V | 铬钼钒钢：12Cr1 MO1V ZG12Cr1 MO1V |
10 | S | 塑料 |
11 | L | 铝合金 |
12 | H | Cr13系不锈钢 |
13 | A | 钛及钛合金 |
注：Pg≤16kgf/cm2的灰铸铁阀，Pg≥25kgf/cm2的碳钢阀，省略本代号
2 、 阀门密封面或衬里材料代号
密封面或衬里材质代号（表）序号 | 密封面或衬里材料 | 代号 |
1 | 铜合金 | T |
2 | 橡胶 | X |
3 | 尼龙塑料 | N |
4 | 氟塑料 | F |
5 | 锡基轴承合金（巴氏合金） | B |
6 | 合金钢 | H |
7 | 渗氮钢 | D |
8 | 硬质合金 | Y |
9 | 衬胶 | J |
10 | 衬铅 | Q |
11 | 搪瓷 | C |
12 | 渗硼钢 | P |
