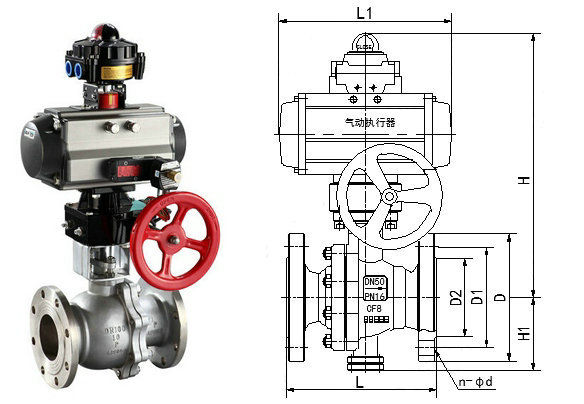

气动切断球阀的结构与工作原理
简单（浙江扬修自控设备有限公司）介绍下气动切断球阀的结构与工作原理
气动切断球阀工作原理：
气动切断球阀启闭件由O型球体，或者V型球体，通过气动执行器驱动旋转90°从而达到开启或者关闭作用。常用于要求快速关闭管路介质流通的场合，主要由单作用气动执行器与O型球阀组成，具有紧急复位的功能，可在遇到突发故障或失去气源时，快速关闭阀门，防止介质流入！O型切断气动球阀以压缩空气为动力源，且执行速度非常快，具有高精准的开闭功能，可严密切断管路中的流体，可就地控制和远距离集中控制，提高了使用的安全性。
气动切断球阀特点： 1，气动O型球阀可根据使用要求不同，选用金属密封和软密封结构，满足不同工况场合。 2，密封性能极佳，结构易于密封，而且阀封能力随着介质压力的增高而增大。 3，气动O型切断球阀阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏。 4，流体阻力小，球阀全开时与管路形成全通道，介质基本可以毫无阻力的流过。 5，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的本质。 |  |
气动切断球阀技术参数：
| 公称通径 | DN15～DN300(mm) |
| 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 连接形式 | 法兰式、螺纹连接 |
| 驱动方式 | 气源驱动0.4-0.7Mpa（可带手动装置） |
| 阀芯形式 | “O”型球形阀芯 |
| 适用温度 | 软密封≤180℃，金属密封≤450℃ |
| 流量特性 | 快开特性 |
| 阀体材质 | 碳钢、不锈钢304、316、316L |
| 密封材料 | 增强聚四氟乙烯，对位聚苯 |
| 适用范围 | 液体、燃气、蒸汽、油品、腐蚀性介质等 |
| 作用形式 | 开关型（开关两位切断）单作用（弹簧复位功能），双作用（气开气关） |
气动O型切断球阀动作原理：
当气动O型球阀压缩气体通过电磁阀或其他控制器进入气缸的一端，推动活塞开始移动，通过活塞杆，曲柄，立轴等传动机构，使球芯以立轴为中心旋转90°，使球阀由开（或关）的状态变为关（或开）的状态，达到对管道内介质的自动控制。气动开关球阀在气缸式执行机构侧面有两个G1/4"的螺孔，可以通过连接板安装电磁换向阀，顶部也有两个M10X1的螺孔，可以通过支承件安装两个行程开关，中心旋转顶端可用扳手进行手动操作。
上一条：不锈钢气动球阀的结构与工作原理
下一条：气动固定球阀的结构特点与工作原理
返回列表
阀门型号：Q641F，Q641H
通径规格：DN15～DN300
结构形式：浮动直通O型
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN16、PN25、PN40、PN64
适用温度：-40℃～450℃
应用范围：液体、燃气、蒸汽、油品、腐蚀性介质
产品特点：流阻力小，启闭迅速，结构紧凑，适用范围广
| 零件名称 | 材料 | |||
| 阀体阀盖 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 | |||
| 适用介质 | 液体、气体、蒸汽、油品及其它腐蚀性介质等 | |||
